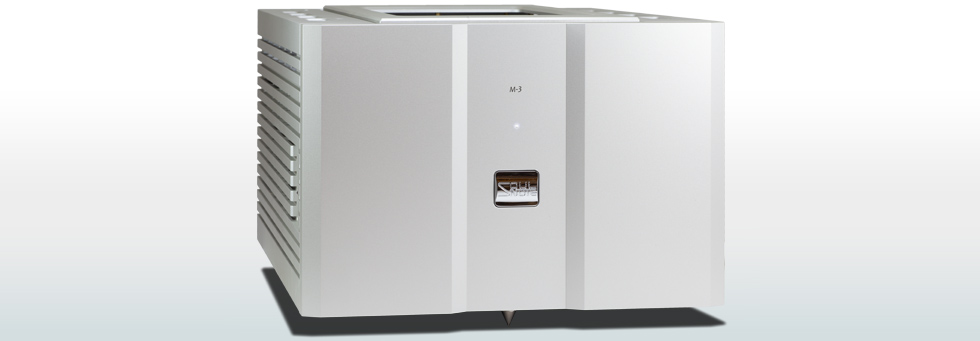

Monoblock Power Amplifier


プレミアム・シルバー／プレミアム・ブラック



M-3の電流強化バージョンです
シングルプッシュの特徴である空間表現力や浸透力を損なうことなく、電流供給能力を2倍に高め、繊細な表現力と圧倒的な駆動力の両立に成功しました

■新開発のトランジスタペアリング手法


音楽再生時のトランジスタの電流変化により、時間軸上で刻々と変化するhfe（電流増幅率）の変動率までも揃える、厳密なペアリング手法を新たに開発しました。多数のトランジスタについて、様々な電流値でのhfe測定データをインプットし、すべての組み合わせに対してユークリッド距離を算出し、基準値以内（測定誤差を考慮すると同一と言えるレベル）のトランジスタペアを選び出します。この手法により、シングルプッシュプルに匹敵する「滲みのないパラレルプッシュプル」が実現できました。出力段のトランジスタにはM-3で採用した産業用TO3（メタルキャンタイプ）トランジスタのペアを採用。また2つのTO3トランジスタを軽々とドライブするために、ドライバー段にもTO3Pトランジスタを採用し、トータル4段ダーリントン構成としました。
■バスバー兼用銅板ヒートシンク

メインヒートシンクには、従来の大出力アンプではあり得ない、軽量小型銅板製ヒートシンクを採用しました。このヒートシンクはキャンタイプトランジスタへの給電バスバーを兼ね、またキャンタイプトランジスタの端子はバスバーを貫通し、直下の基板に直接マウントされます。キャンタイプトランジスタの欠点でもあるワイヤリング配線を排除し、インダクタンス成分に起因する不安定さを払拭すると同時に、絶縁シートがデバイスをダンプすることによる音質劣化をも排除しました。また、ヒートシンクがシャーシから物理的に独立する事による解放感や透明感など、音質的な効果も絶大です。まさに一石三鳥のヒートシンクなのです。さらに、M-3Xでは絶縁シートを排除したことにより、トランジスタペアの温度結合が高まり、温度変化による時間軸のにじみを排除できました。
■電圧増幅段にはパワーアンプ専用に再設計した無帰還差動回路(新型Type-R回路)を採用

ゲインの無い差動回路と、エミッタホロア、そして電圧をフルスイング増幅するのは、たった1個のトランジスタ。そして、このトランジスタの負荷抵抗がGNDのみに接続される「対GND単段増幅シングルエンド無帰還回路」です。バイポーラトランジスタ4 個と抵抗10本のみで構成されるこの新型Type-R回路は、真空管シングルアンプと基本的に同じでありながら、さらに合理的に広帯域フルスイング出力を取り出します。これ以上考えられない、リファレンスと呼ぶにふさわしい理想的な無帰還回路です。
■超シンプル構成

大電流を扱うパワーアンプは単機能に徹するべき、と言う発見からM-3は誕生しました。入力端子もスピーカー端子も1組。セレクターやアッテネーターはもちろん、あらゆる切り替えが存在しない、単機能モノブロックパワーアンプです。XLR端子から入力された信号は、ダイレクトに初段トランジスタのベースに接続され、単段増幅され、シングルプッシュプルで出力されるだけです。操作するのは電源スイッチのみ。もちろん、マイコン系などの余計な回路や部品は一切存在しません。
■超低銅損1600VA未含侵トロイダル電源トランス

「1人で持ち運びが可能」と言う条件で許される、最大サイズの電源トランスを開発しました。巨大な電源トランスはリーケージフラックスの方向が基板と平行になるようにフロントパネルに垂直マウントされ、有害な振動が筐体に伝わらないようにチタンワッシャーで浮かされた上で、直下の1点スパイクで接地されます。
■ハイスピード無帰還電源

整流コンデンサには特別に選別された僅か470uFの高耐圧小容量低倍率箔フィルターコンデンサを採用。その使用本数で容量を最適化し、電源トランスの負荷を軽減する事で、超強力な電源トランスの実質レギュレーションをさらに向上させています。また整流ダイオードには、許容突入電流値が強化された最新スペックのSiCダイオードを新たに採用。考えうる最強かつハイスピードな電源構成です。

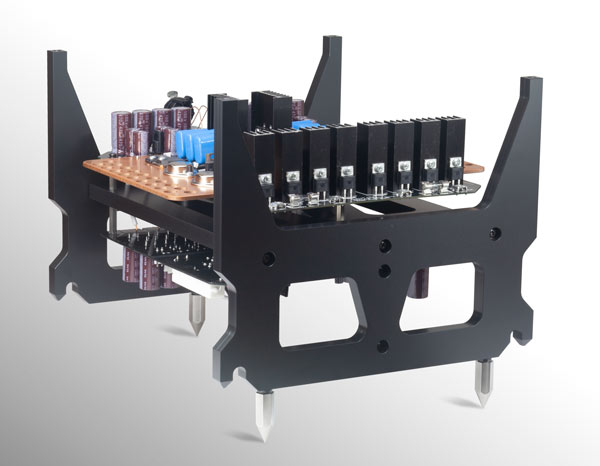

■アンプコンテナはメイン筐体から完全に分離し、スパイク3点支持で自立

M-3には、メインの筐体にスパイク足3本、アンプコンテナにスパイク足3本の、合計6本のスパイク足が存在します。物理的に完全に分離した2筐体でありながら、電源トランスからの給電ラインを最短にして、トランスの振動やリーケージの影響を排除します。考えられうる理想的なコンストラクションによる圧倒的な音質への効果は、輸送ネジを着脱することで体験可能です。もちろん、天板、AC アダプタ、スピーカー端子、入力端子、底板は、音質のために全て無固定化されています。
■Specifications
最大出力   240W (2.7Ω)
全高調波歪率   0.1% (1W)
周波数特性   2Hz ～ 200kHz (±1dB)
入力感度/インピーダンス   2V/25kΩ
ゲイン   22dB
電源電圧   AC100V 50/60Hz
消費電力   156W/38W(無信号時)
最大外形寸法   本体: 340(W)×257(H)×512(D)mm
質量   約31kg
付属品   専用ラック、電源ケーブル、専用スピーカーケーブル、セッティングプレート
JANコード   プレミアム・シルバー：4580197838946  プレミアム・ブラック：4580197838984

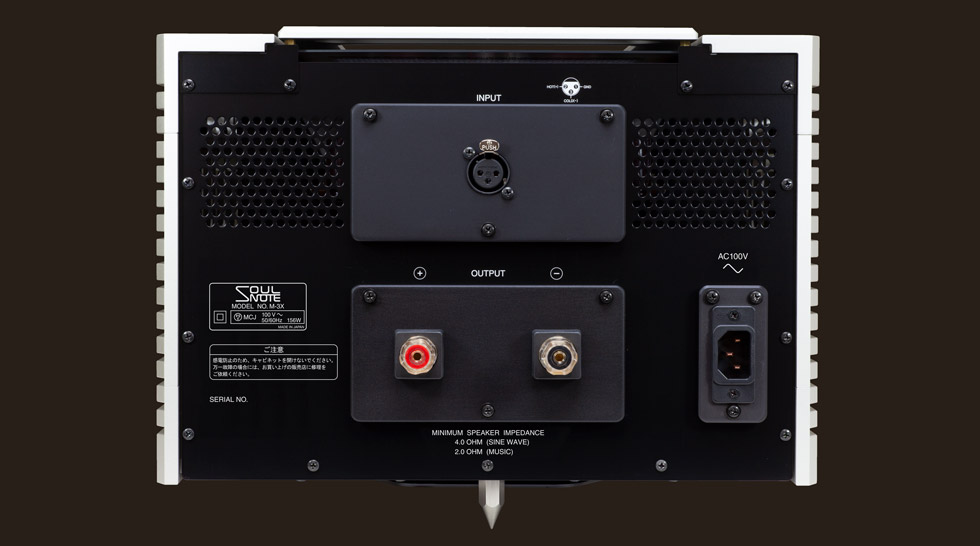

■Rear panel
■付属品
専用スピーカーケーブル、専用ラック、電源ケーブル、セッティングプレート
■製品に関してのお知らせ

アナログ出力端子にXLR-RCA変換ケーブルやアダプター、ショートピンなどは絶対に挿さないでください。故障の原因になります。

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
