Phono Equalizer


プレミアム・シルバー／プレミアム・ブラック



DS Audio社製光カートリッジ専用フォノイコライザー

■完全バランス無帰還New Type-Rサーキット

光カートリッジ専用の、ディスクリート・non-NFB・バランス増幅回路(New Type-Rサーキット) を新たに開発。電圧増幅だけでなく、出力段も全てGNDを基準に動作するシングル方式で、プッシュプルやバイアス回路を追放。入力から出力まで、シグナルは僅か4個のトランジスタしか通過しません。非常にシンプルなnon-NFB回路により、光カートリッジによりもたらされる過渡応答に優れた音楽信号の鮮度を守ります。
■トリプル電源トランスによる強力な電源

左右独立のNew Type-Rサーキット専用大型トランスと、光カートリッジのLED電源用トランスの3トランス構成。僅か19Wのフォノアンプに対して、消費電力に500Wパワーアンプ相当の電源容量を与えました。この余裕が揺るぎない音楽再生を支えます。またアナログ電源トランスとして新開発の銅ショートリング付きトロイダルトランスを採用。リーケージフラックスに起因するノイズを抑えて、微細な表現力をさらに向上させました。
■電源分離フォノケーブル対応

DS Audioと上杉研究所が策定した「電源分離フォノケーブル」に対応するXLR入力端子を装備。微細なフォノ信号とLED電流の経路を分離する事で、光カートリッジの特長であるSN感と躍動感をさらに向上させることが可能です。
■ハイスピード無帰還電源

整流コンデンサには特別に選別された高耐圧小容量低倍率箔フィルターコンデンサを採用。その使用本数で容量を最適化し、電源トランスの負荷を軽減する事で、超強力な電源トランスの実質レギュレーションをさらに向上させています。また整流ダイオードには、許容突入電流値が強化された最新スペックのSiCダイオードを採用。考えうる最強かつハイスピードな電源構成です。また、2つのメイン電源トランスの電源スイッチとして、音質の優れた大型パワーリレーをそれぞれ独立して2個、無固定で配置しています。つまり、フロントパネルの電源スイッチはコントロール系サブトランス専用です。大電流接点である電源スイッチを電源トランスごとに独立させる事は、音質的に非常に有効です。
■無固定構造

アンプブロック、各端子、AC インレット、トップカバー、ボトムカバーは全てフローティングし、無固定化されています。
■RSR-2-12D（リファレンス・ソウルノート・リレー）

水銀リレーに近い性能を発揮する超低損失ガラス管密封リードリレーをベースにさらにカスタマイズ。ワイヤーと比較しても音質的に遜色なくなるレベルまで追い込み、仕上げた弊社オリジナルのカスタムリレーです。E-3では音声信号が通過する全てのリレーにRSR-2-12Dを採用しています。
■超高精度ネイキッドフォイル抵抗

温度特性に優れた人工衛星グレードの超高精度フォイル抵抗をベースに、音質にこだわってさらにカスタマイズ。モールドやディップによるダンプや癖を排除するためにネイキッド化し、最高音質の抵抗を独自に開発しました。E-3では音質に関わる全ての抵抗に超高精度ネイキッドフォイル抵抗を採用しています。
■Specifications
入力   1(XLR), 1(RCA) (両方同時に接続しないこと)  DS Audio 光カートリッジ専用
出力   BAL.1系統  UNBAL.1系統
入力感度(1kHz)   50mV
定格出力(1kHz)   2.54V(balanced), 1.27V(unbalanced)
最大出力(1kHz)   12V(balanced), 6V(unbalanced)
利得 (1kHz,balanced input)   34dB (balanced), 28dB (unbalanced)
RIAA偏差   ±0.2dB
THD (1kHz with 20kHz LPF)   0.03% (balanced 2.54V)
電源電圧   AC100V 50/60Hz
消費電力   19W
最大外形寸法   本体: 454(W)×189(H)×407(D)mm(スパイク含む)
質量   約27kg
付属品   スパイク、スパイク受けボード、スペーサー、電源ケーブル
JANコード   プレミアム・シルバー：4580197837871  プレミアム・ブラック：4580197837888
■Rear panel
■付属品
スパイク受けボード、スペーサー、スパイク、電源ケーブル
スパイク受けボード寸法   474(W)×20(H)×413(D)mm
カタログはこちら

取扱説明書はこちら
■DS Audio光電式カートリッジ

GRAND MASTER EX

カンチレバー   一体型ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン削りだし
GRAND MASTER

カンチレバー   ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン削りだし

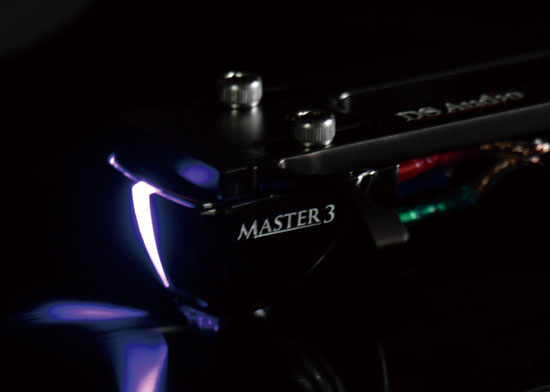

DS MASTER3

カンチレバー   角柱ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン
DS W3

カンチレバー   ボロンカンチレバー
針先   ラインコンタクト針
ボディ材   アルミニウム削りだし
DS 003

カンチレバー   アルミニウムカンチレバー
針先   ラインコンタクト針
ボディ材   アルミニウム削りだし
DS E3

カンチレバー   アルミニウムカンチレバー
針先   楕円
ボディ材   アルミニウム削りだし
※デジタルストリーム社のDS Audio光電式カートリッジの取り扱いにつきましては、弊社担当営業にお問い合わせ下さい。
DS Audioオリジナルフォノイコライザーについては従来通りデジタルストリーム社へのお問い合わせになります。
デジタルストリーム社公式サイト
■製品に関してのお知らせ

アナログ出力端子にXLR-RCA変換ケーブルやアダプター、ショートピンなどは絶対に挿さないでください。故障の原因になります。

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
